熱烈祝賀天拓四方再添新專利。此項發明專利名稱:“一種膠帶機的抱閘控制方法”,成功解決了下運膠帶機起動時的速度超調過大(“溜車”)的問題,避免膠帶機局部張力變化過大、延長膠帶機壽命,并且擴展了膠帶機應用范圍。
下運運輸?shù)哪z帶機是將地勢較高的物料運輸?shù)降貏葺^低的一種運輸機械。由于重力勢能的作用,需要在停車時用機械抱閘對膠帶機進行機械鎖定,起動時再打開抱閘。但是,在起動打開抱閘時,經常出現由于重力位勢作用,使膠帶機下滑速率超過機械承受能力,降低膠帶機使用壽命甚至造成機械損壞。
權利要求書
說明書
技術領域??????
??? 本專利涉及現代化運輸領域中的電氣自動化控制部分。
背景技術
?過往處理方法有兩種,但每種方法都有其弊端:
1.降低膠帶機機械下運斜率,使重力的垂直分量降低,從而降低重力加速度。這種方法使膠帶機的應用范圍受到了一定的限制。
2.在打開抱閘的同時啟動電氣傳動裝置,通過電氣傳動裝置的速度閉環對膠帶機速度進行跟蹤調節。這種方法受到電氣傳動裝置速度響應的限制,速度超調是不可避免的。當出現較大速度超調時,只能通過急停終止起動過程。而在重載故障停車后再起動時尤為明顯,經常導致為再次起動而人工卸載物料。
天拓四方的更新發明公布了一種抱閘的控制方法,可更大限度地提高膠帶機應用下運斜率,保證穩定起動,減小膠帶機張力變化過大,提高膠帶機壽命。
發明內容:
膠帶機抱閘的控制方法,包括以下步驟:
(1) 機械抱閘采用已有技術中的盤形閘,該抱閘輸出抱閘力矩可連續調節;
(2) 膠帶機電機驅動采用已有技術中的電氣傳動裝置,其特點是輸出速度和轉矩可連續調節;
(3) 起動時抱閘輸出力矩從更大向更小逐漸變化,抱閘打開之前電氣傳動裝置給定速度等于零;在重力位勢的作用下,膠帶機緩慢出現下降速度,但在電機電氣傳動速度閉環的作用下,電機輸出制動力矩,該力矩使膠帶機下降速度穩定于爬行速度。由于起動階段速度較低且穩定,使膠帶機可應用下運傾角限度得以放開。由于速度的緩慢建立,對應的電機輸出轉矩也是逐步建立的,避免了膠帶機局部張力過大。
(4) 在抱閘完全打開后,按照起動曲線進行膠帶機調速。
附圖說明:

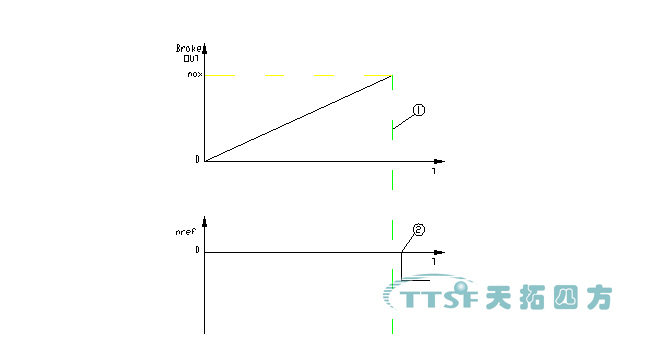

附圖1為膠帶機抱閘控制工作示意圖;
具體實施方式
(1) 起動時抱閘的輸入信號按圖1所示更小值設定,該更小值對應的抱閘輸出轉矩更大值,逐步(約10s)內變化至更大值,該更大值對應的抱閘輸出轉矩更小值。次階段電氣傳動速度給定為零。
(2) 在圖1所示①所示時間段延時5-10s;
(3) 在圖1所示②點按升速曲線給出膠帶機所需速度。
????? 說明書附圖
?

????????????????????????????? (圖1)
?
