導讀
近年來，隨著產品三維設計的普及及軟件功能的完善，在設計、工藝、制造各環節也產生了基于MBD的迫切需求。
MBD為Model Based Definnition（基于模型的定義）的簡稱，美國更早開展此類概念的研究，1997年美國機械工程師協會在波音公司的協助下開始有關MBD標準的研究和制定工作，并于2003年成為美國國家標準。MBD的主導思想不只是簡單地將二維圖紙的信息反映到三維數據中，而是充分利用三維模型所具備的表現力，往探索便于用戶理解且更具效率的設計信息表達方式。它用集成的三維數模完整地表達了產品定義信息的方法，具體規定了三維數模中產品尺寸、公差的標注規則和工藝信息的表達方法。

MBD的必要性

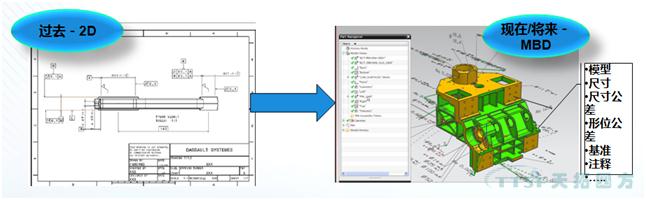

MBD彌合了三維模型在設計、工藝和制造之間的斷層。采用三維數字化模型對產品數字化信息的完整描述，實現對三維空間實體模型的尺寸、幾何形狀、公差、注釋的標注，對產品的非幾何信息進行標注。MBD使三維實體模型作為生產制造過程中的依據，改變了傳統以工程圖紙為主，而以三維實體模型為輔的制造方法。?

?

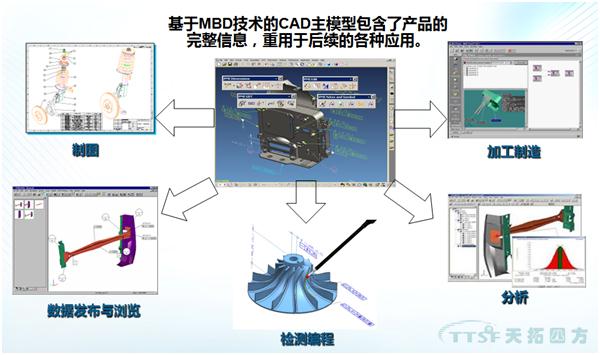

MBD將設計、制造、檢驗、管理信息融為一體，是目前被航空、兵器、航天普遍認同的解決數字化設計、制造的先進技術，是工程化應用的關鍵技術之一。在三維模型上用簡明直接的方式加入了產品的制造信息，進一步實現了CAD到CAM（加工、裝配、測量、檢測）的集成，為徹底取消二維圖紙創造了可能。MBD是產品定義方式的一次革命，它以更為豐富強大的表現力和易于理解的數字化定義方式極大地提高了產品定義的設計質量和利用效率。使設計、工藝、制造融為一體，是未來設計技術的發展方向，必將有著深遠的影響。

?

MBD技術體系對產品研發有著很高的要求。首先，產品定義完全由三維模型表示，產品的所有相關信息都要關聯到產品模型中，這對數據管理系統的集成功能、組織管理的方法都是極大的考驗。其次，由于沒有了二維工程圖紙，產品信息的傳遞、對傳遞的控制和對產品信息的理解和執行，都必須借助計算機系統完成，因此在MBD技術體系中需要盡可能多地應用數字化的設備。同時由于統一性和眾多企業參與帶來的管理復雜性，使MBD技術體系不是一蹴而就的。

采用MBD技術體系將為產品設計、工藝、制造帶來管理上和效率上的飛躍：
首先，由于在MBD體系中，數據集以三維模型為核心，集成了完整的產品數字化定義信息，在后續的各個設計、工藝、生產環節中，無須技術人員人工閱讀圖紙以理解設計要求，再經人工操作輸入信息。這樣數據流在研制全過程中不再中斷，減少了人工干預并頻頻出錯的問題。

其次，MBD技術體系改變了傳統方法下紙質介質的產品定義表述模式，使得產品信息從設計開始到生產應用都能夠滿足數字化研制系統的要求，極大地方便了對產品數據的管理，減少了因紙質實物系統與計算機系統脫節而造成的重復性勞動和錯誤。

第三，結合產品數據管理，MBD技術體系提高了信息傳遞的準確性，同時也大大提高了信息傳遞的效率，方便使用者能夠更加直觀、準確地獲取生產檢驗的信息。

第四，MBD技術體系帶來的便利還體現在對并行工程的支持上。在MBD的技術體系中，MBD數據集內容包含設計、工藝、制造、檢驗等各部門的信息，在數據管理系統和研制管理體系的控制下，各職能人員可以共同在一個未完成的產品模型上協同工作，提高了設計效率，同時也提高了產品的可制造性。因此說MBD技術體系改變了傳統的研制模式，更有效地提高了數字化技術帶來的便利。

?

基于MBD的方案規劃

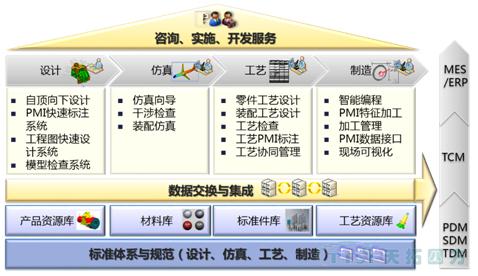

MBD采用三維數字化模型對產品數字化信息的完整描述，對三維空間實體模型的尺寸、幾何形狀、公差、注釋的標注，對產品的非幾何信息進行標注和零件表的描述。產品定義完全由三維模型表示，產品的所有相關信息都要關聯到產品模型中，MBD整體解決方案關注數據的參數信息、規范、模型數據的傳遞、以及與數據管理系統的集成等，涵蓋在設計、工藝、制造、服務等全過程的管理，其整體解決框架如下：

?

MBD建設關注點
MBD 技術的核心思想是：全三維基于特征的表述方法，基于三維主模型的過程驅動，融入知識工程和產品標準規范等。它用一個集成的三維實體模型來完整地表達產品定義信息，將制造信息和設計信息（三維尺寸標注及各種制造信息和產品結構信息）共同定義到產品的三維數字化模型中，從而取消二維工程圖紙，保證設計和制造流程中數據的性。建立完整的MBD研發體系是一個逐步建設的過程，如何結合工廠的實際情況以合理的方式推進MBD的建設是各個企業面臨的主要問題，需要考慮的問題包括：

1、如何定義基于MBD的產品定義：
借助基于模型定義（MBD，Model Based Definition）技術，深化產品三維設計應用，在產品三維設計模型中完成產品制造信息（PMI，Product Manufacturing Information）標注，將原來表達在二維工程圖上的產品信息完整的表達在三維模型上，以三維模型作為的產品數據源頭，并用于后續傳遞到工藝、制造環節；

2、如何制定相關的規范和標準：
參考國內外的應用實踐和標準基礎，結合企業的應用現狀，開展MBD應用相關標準規范制訂、驗證、實施工作，形成全面支持MBD應用的標準規范體系，并在系統建設時提供必要的系統工具以保障相關標準規范的落地；

3、需要有效MBD研發工具支撐以提升設計效率
根據MBD研發管理需求，結合PLM系統和設計工具，建立完善的MBD研發設計管理平臺。MBD設計平臺關注：

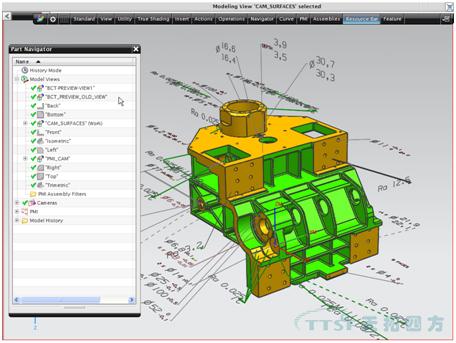

? MBD設計系統，基于PLM協同平臺，結合NX等三維設計軟件，為工程技術人員提供三維產品制造信息的標注、管理、查詢、導出工具，輔助工程技術人員方便快捷地完成MBD模型的設計；
? 工作圖輔助設計：MBD設計逐步推進和轉變過程中，需要必要的二維輔助。工程圖快速設計工具集基于國家標準和企業實際需求開發，工具集結合實際工程運用，優化了在工程圖設計中使用頻率更高的標注相關命令，如孔軸配合公差、形位公差、自由公差、專業未注自由公差等，擴充了設計工具制圖環境下的繪圖功能；
? MBD檢查系統：結合MBD標準規范體系要求，提供符合企業MBD標準的檢測驗證規則和工具，來檢測產品模型及數據的正確性和規范性；

4、如何集中管控并重用設計經驗和資源
設計資源庫方面：MBD設計資源庫包括常見的標準件庫、原材料庫，實現MBD設計資源的集中管理和規范化、統一化。
? 標準件庫的建立，可以減少設計人員的重復勞動，簡化設計過程，提高設計質量，加快設計進度，從而使得設計人員能將其主要精力在產品設計創造性的工作。標準件庫應包含GB、HB、GJB、JB等常見的四類標準，實現標準件的全參數化驅動，并支持模糊查詢，支持與ERP等其他系統的集成；
? 原材料庫采用統一的數據管理，實現材料信息可智能轉換成材料名稱、材料牌號、材料技術條件、密度等設計信息，實現MBD設計過程原輔材料的統一性和規范性；
產品資源庫方面：根據企業產品及零部件類型，建立常見產品零部件模塊分類庫，便于管理、查詢和數據重用：
? 建立常見零部件及產
