MBD為傳統企業帶來了哪些新機遇？
MBD 技術的核心思想是：全三維基于特征的表述方法，基于三維主模型的過程驅動，融入知識工程和產品標準規范等。它用一個集成的三維實體模型來完整地表達產品定義信息，將制造信息和設計信息（三維尺寸標注及各種制造信息和產品結構信息）共同定義到產品的三維數字化模型中，從而取消二維工程圖紙，保證設計和制造流程中數據的性。
1) MBD對傳統的工程更改等管理制度帶來較大的沖擊
傳統研制模式多年來已經形成了基于二維圖紙的管理制度。采用三維的MBD技術，需要對傳統的圖紙發放、技術單、更改單、明細單等形式的管理制度進行研究和探索，并做出相應調整。
2) MBD技術應用對基礎資源、標準化等提出了全新的應用支持模式
MBD 技術推動了數字化技術在制造業的深度應用，同時也對基礎資源、標準化等工作提出了全新要求。所有的設計、工藝、制造和檢驗過程都需針對MBD特點進行統一定義并實現與三維設計軟件的集成。
3) 對企業應用人員提出了更高的素質要求
MBD數據集成為產品全生命周期研制過程中信息傳遞的單一產品數據源。三維設計工具是創建它的主要手段，這就需要更大范圍的工程、工藝、工裝、質量控制和管理人員了解MBD技術的內涵，并能夠使用相應的三維設計工具。
針對于MBD的應用，NX軟件提供了產品與制造信息（PMI）功能模塊，使用戶能夠根據MBD標準完成三維數字化產品定義。產品與制造信息（PMI）用于三維CAD和協同產品開發系統，旨在傳遞關于產品部件的制造信息，尤其是形位公差、三維注釋（文本）、表面精度以及材料規格方面的信息。NX PMI 完整三維注釋環境不僅可以捕捉制造需求，在這些需求與三維模型之間建立關聯關系，而且還允許下游應用軟件重用數字化數據，這是因為數據不僅與產品零件共存，而且還由產品零件驅動。不僅如此，由于支持ASME Y14.41 和ISO 16792 定義的所有主要概念和要求，因此NX PMI 里面完整的功能清單提供了目前CAD產品中更完整的工具組合。
NX PMI 把三維標注的功能集中在一個菜單選項下面，該菜單選項提供了使三維模型成為所有產品和制造數據知識庫必需的所有工具。PMI 工具欄為創建、編輯和查詢實體設計上的PMI 提供了一個統一的界面。除了促進創建三維產品定義外，該工具還將檢查模型是否符合ASME 和ISO 標準，讓用戶自行選擇嚴格和寬松的符合性水平。
?

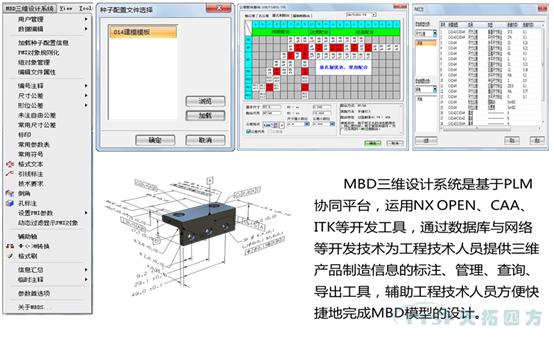

圖 1 利用NX PMI快速實現MBD
通過在三維注釋與幾何體的相應部分之間建立關聯關系，設計人員可以把三維注釋直接附在模型上，表明設計意圖。創建注釋的平面處于用戶控制之下，用于定義閱讀方向，以便放置注釋。如下圖所示：
?

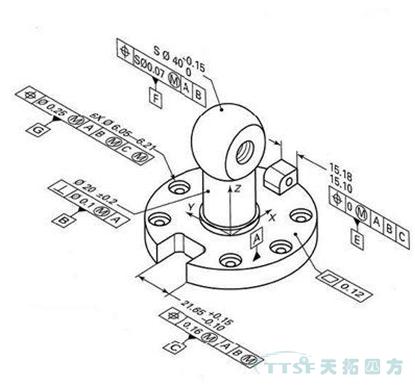

圖 2 基于MBD的設計模型
在MBD模型定義過程中，隨著工程師與設計人員在NX 中不斷向?qū)嶓w模型添加PMI 信息，這些主模型變得越來越“智能化”，遠遠超出了幾何表示，明確嵌入設計意圖，并且避免了因依賴人為推理產生的風險（因為這些模型將在所有下游過程中使用），實現在不同應用中PMI信息的重用，減少重復性勞動。
今天分享給大家“MBD為傳統企業帶來了哪些新機遇？”下期MBD連載文章我們將為大家梳理“MBD規范及標準建設”，歡迎大家持續關注天拓四方公眾號“bjttsf2013”了解更多智能制造相關資訊。（本文為原創文章,如需轉載請注明出處 - 天拓四方官網http://yosos.org，歡迎讀者分享）
