天拓四方擁有4000平米的電氣工廠，廠房配備有專業的自動化加工區、低壓傳動加工區、操作箱臺加工區等空間，可以進行各種PLC控制柜、變頻柜、直流調速柜、GGD、MNS、GHK、威圖柜等低壓配電柜及操作臺、控制柜、操作箱的生產。電氣工廠擁有強大的產品、系統解決方案以及一流工程項目設計、服務、柜體成套等一體化服務，是通過ISO9001及3C認證的專業工廠。在邁向數字化工廠的建設中，天拓四方電氣工廠積累了眾多優秀產品及項目案例，我們會在今后的推送中與大家分享。
”
研究表明，在距離設備1.5米內的無屏蔽范圍內使用發射功率超過1W的移動無線電裝置，就會干擾設備的正常運行。設備運行中產生的電場、磁場和電磁場可能會對設備附近的人員，特別是對帶有心臟起搏器、醫療植入體或其他金屬物的人員造成危險。


天拓四方電氣工廠近期為某用戶設計生產EMC需求的PLC機柜，為這批機柜制定了專門的設計及生產測試方案。那么，什么是EMC呢？EMC機柜與普通機柜有什么區別？

EMC，Electro Magnetic Compatibility，也叫電磁兼容性，是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。因此，EMC包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值；另一方面是指設備對所在環境中存在的電磁干擾具有一定程度的抗擾度，即電磁敏感性。
國際電工委員會(IEC)對EMC的定義是：指在不損害信號所含信息的條件下，信號和干擾能夠共存。研究電磁兼容的目的是為了保證電器組件或裝置在電磁環境中能夠具有正常工作的能力，以及研究電磁波對社會生產活動和人體健康造成危害的機理和預防措施。
對于EMC系統集成，首先要選用經過EMC認證的器件，例如Rittal有EMC認證的柜體及柜體附件，西門子有EMC認證的器件，天拓四方的有EMC認證的器件等等。但是僅僅選用符合EMC要求或者有EMC認證的器件并不能保證做成的機柜就可以通過EMC測試。EMC系統集成是一個系統工程，需要細致的規劃設計驗證。

理論上著名的法拉第籠(Faraday cage)可以有效地解決電磁兼容性問題，但現實中作為一個系統，一定是有輸入有輸出，系統內部還會產生各種干擾，因此，理想的法拉第籠并不現實，不能夠直接作為EMC系統集成的解決方案。

基于法拉第籠，解決EMC機柜系統集成問題可以從機柜的輸入、輸出、機柜內部的布局以及機柜殼體的處理上入手。下面舉幾個簡單的例子。

機柜外殼上難免要有通風孔、視窗、操作單元等。這些開孔處理不當非?？赡軙?huì)造成漂移的電磁場進入機柜內，造成意想不到的后果，或者使機柜內的電磁輻射泄露，造成對機柜外設施或人員的意外影響。一般要求開孔尺寸應該小于干擾頻率波長的1/20，如果開孔過大，必須使用金屬護蓋蓋住，而且護蓋必須具有良好的導電性并與機柜板相連接。天拓四方內部要求在出廠測試時，必須要對接地連續性進行測試，測試結果必須小于規定的數值。

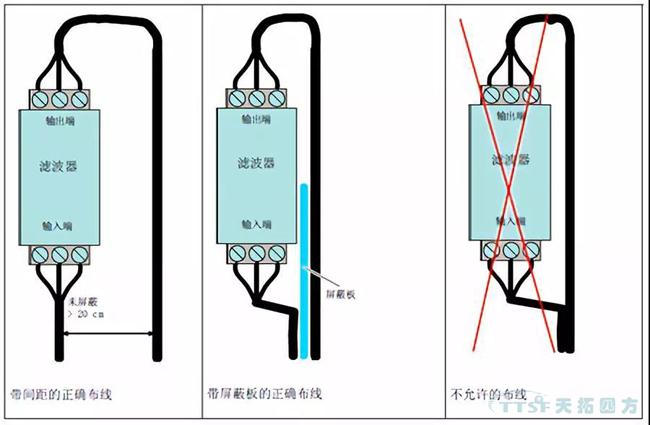

在機柜內部，由于電路功能的不同，往往會出現不同功能模塊以及模塊之間的連接電纜產生電磁干擾，如果處理不當，這種干擾可能會非常強，以至于傳輸數據或信號產生失真，造成系統不穩定甚至系統無法正常工作。為了解決這一問題，就需要設計者精心地考慮器件布局以及布線方式的問題。因此不是原理圖上沒問題系統就沒問題了，器件的布局，電線的走向也起了非常大的作用，下面就是一個布線的例子：

對于一個機柜，幾乎不可能沒有電線或者電纜與它相連，不管是電源線還是信號線，他們的接入或者接出都非?？赡芤馕吨姶鸥蓴_信號的輸入或者輸出。在EMC相關的測試中，在電源信號中加入干擾信號就是非常重要的測試，例如浪涌測試就是在輸入電源上加入干擾信號進行測試。為此就需要對于電源電路進行特別的設計。

對于EMC相關的探索非常重要，很多系統不能正常工作都源于設計者、制造者缺乏對相關危害的認知。因此為了設計制造一個可靠的系統，需要對相關領域進行深入的了解。下期，我們將繼續分享電氣工廠中的實際應用，敬請期待！
